Cintreuse de tubes hydraulique à mandrin série NC S avec réglage facile du programme

Retour

  • Cintreuse de tubes hydraulique à mandrin série NC S avec réglage facile du programme
  • Cintreuse de tubes hydraulique à mandrin série NC S avec réglage facile du programme
  • Cintreuse de tubes hydraulique à mandrin série NC S avec réglage facile du programme
  • Cintreuse de tubes hydraulique à mandrin série NC S avec réglage facile du programme

Caractéristiques

Paramètres de base

Vidéo

Applications industrielles

Contactez-nous

Caractéristiques

Fonctionnement et contrôle

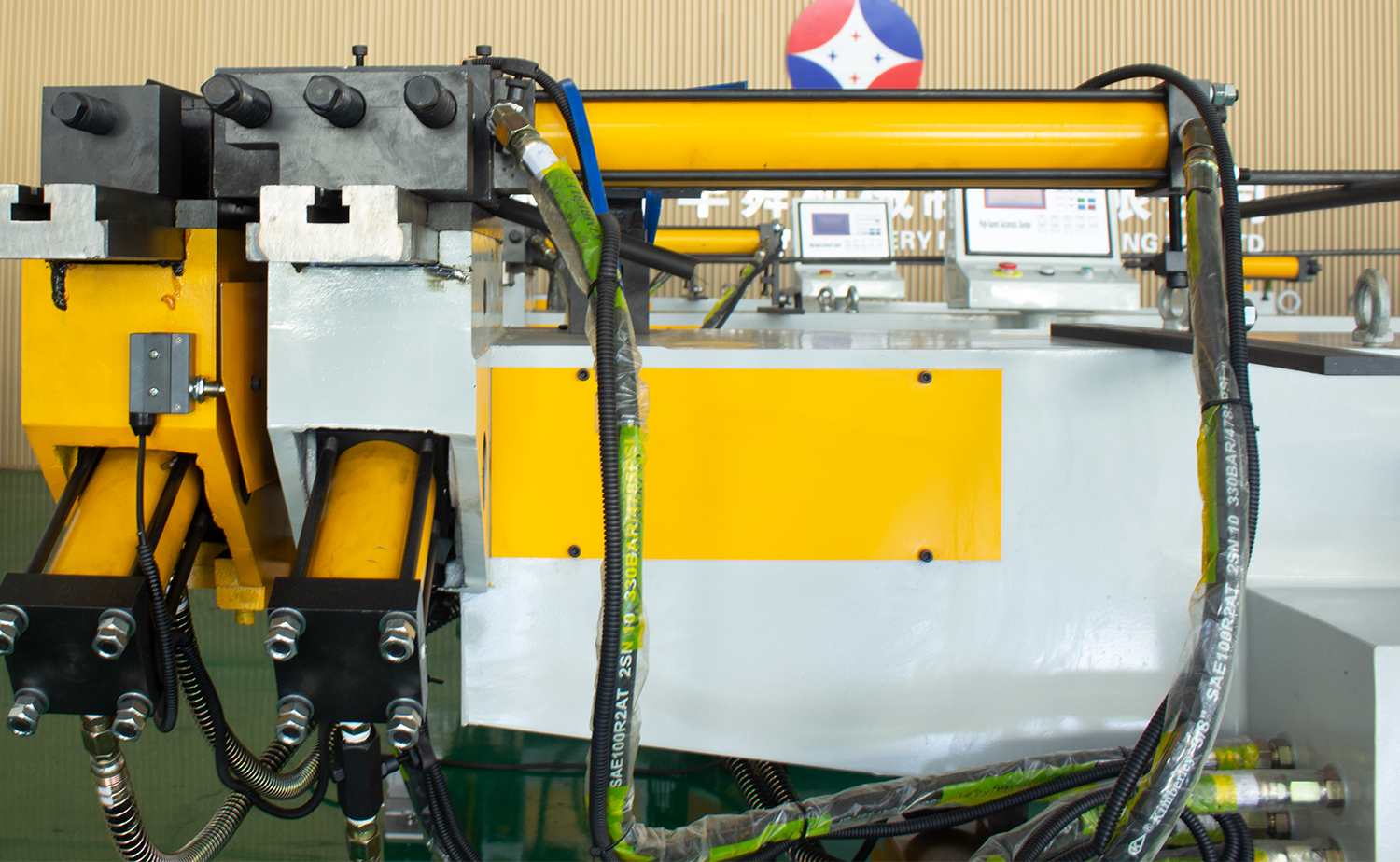

L'interface humaine permet de basculer facilement entre les modes automatique et manuel. La machine dispose d'un sens de pliage standard dans le sens des aiguilles d'une montre et d'un serrage entièrement hydraulique sur la matrice de serrage et la matrice de pression pour une manipulation sécurisée des matériaux. Le système hydraulique est disposé dans une configuration de niveau pour plus de stabilité.

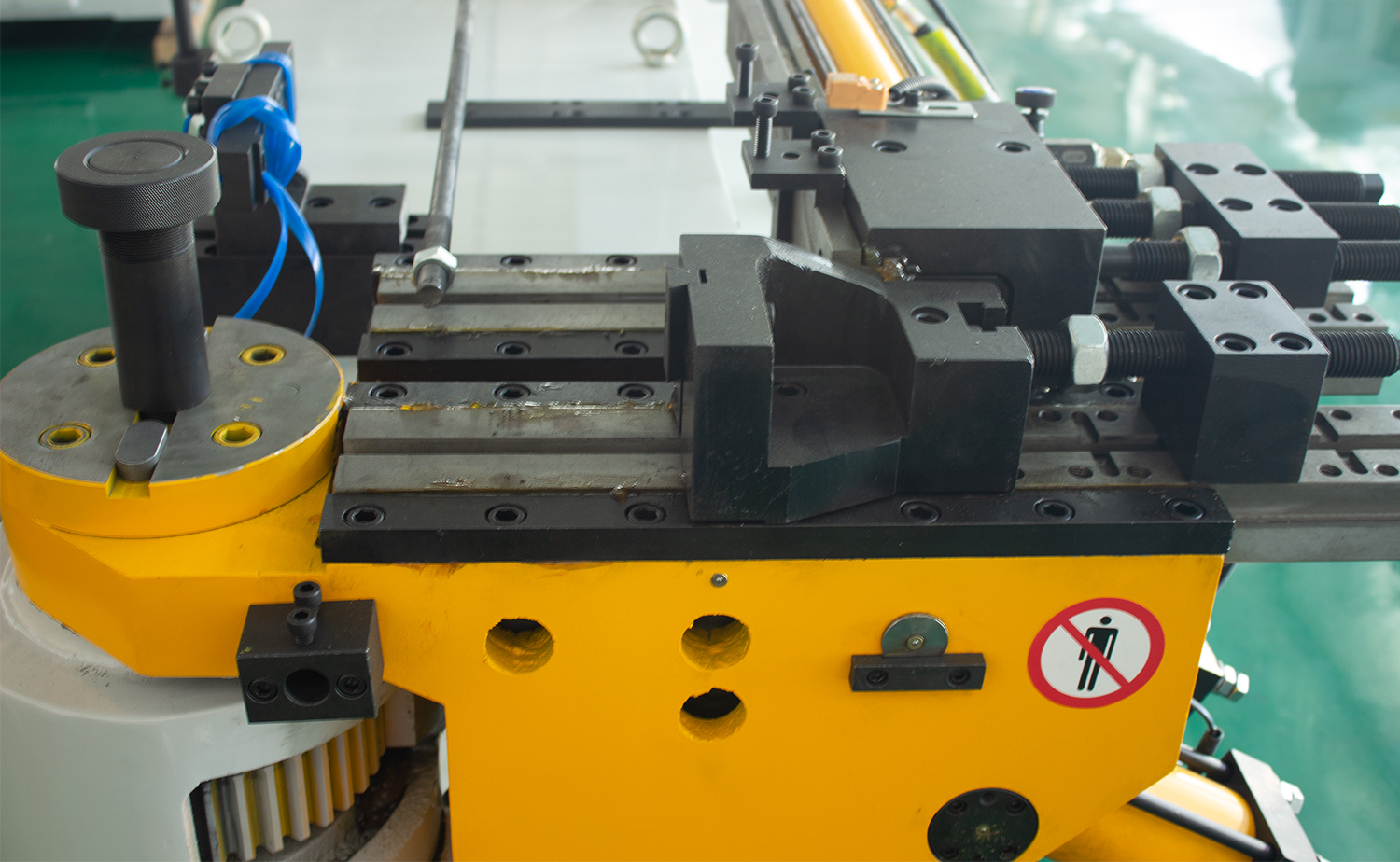

Système de pliage

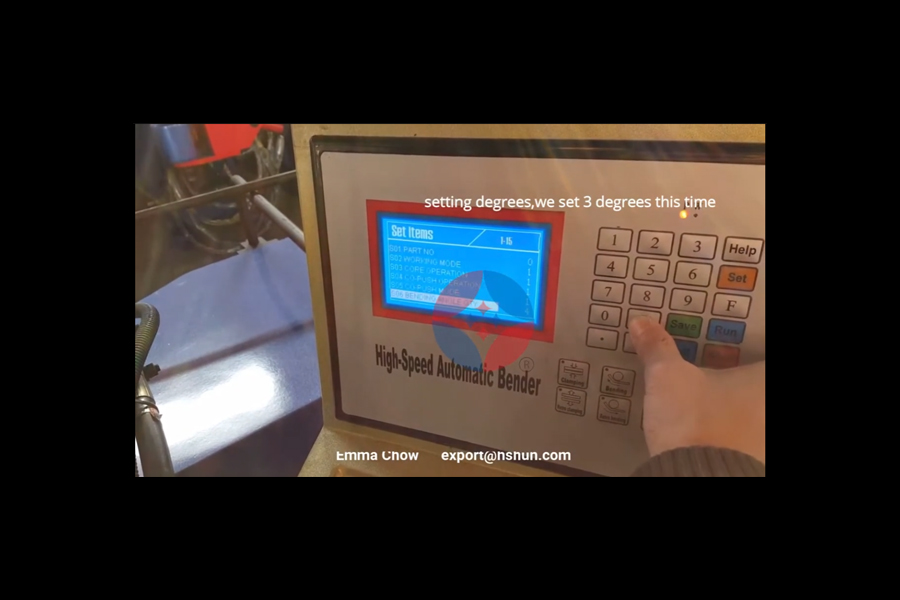

Il utilise une matrice de pression hydraulique à action directe avec une vanne à vitesse réglable. La machine stocke jusqu'à 16 programmes, chacun prenant en charge jusqu'à 16 pliages, et comprend des paramètres de retour élastique programmables pour chaque angle de pliage.

Haches et alimentation

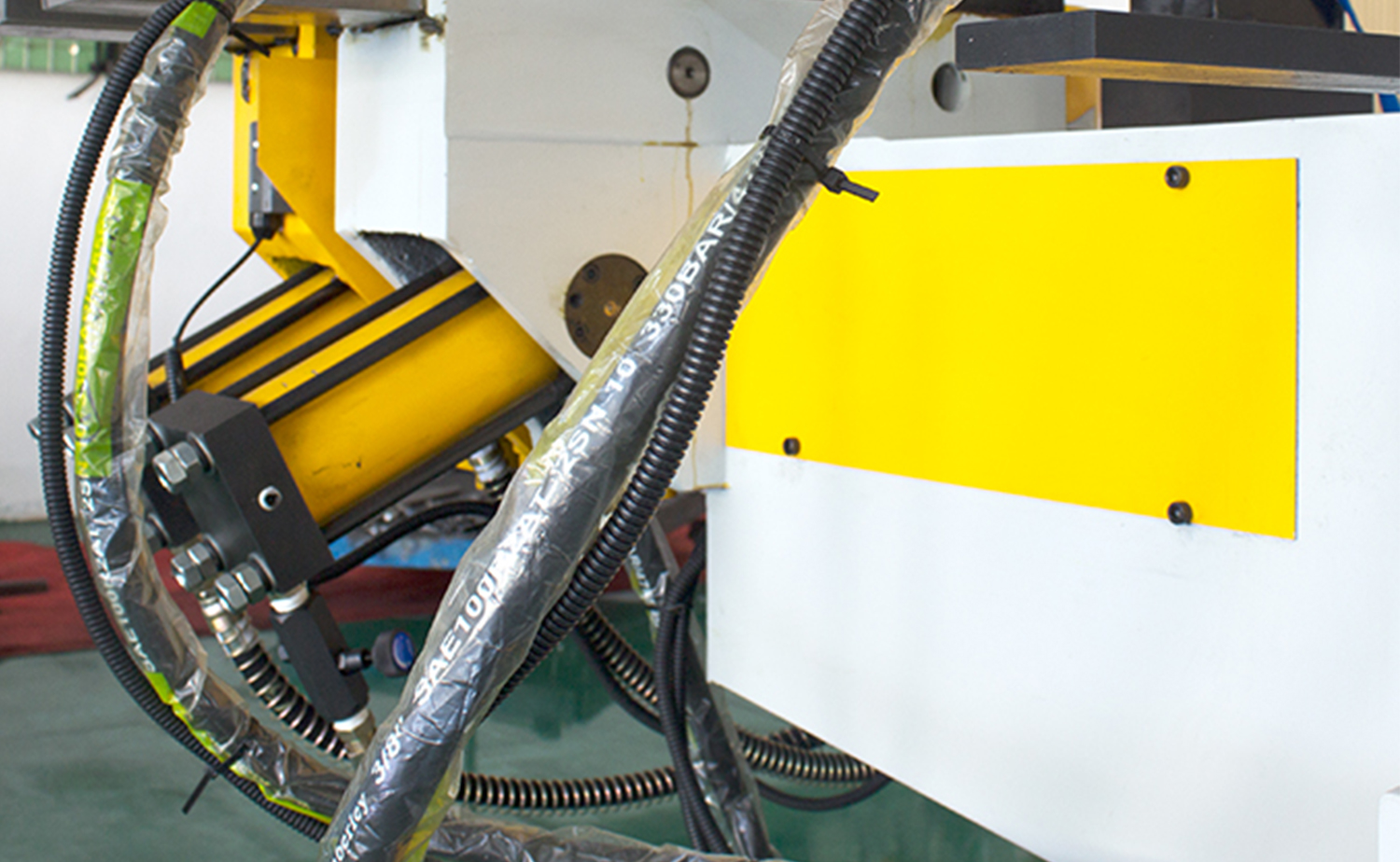

L'axe de pliage est entraîné par un cylindre, tandis que les axes d'alimentation et de rotation sont manuels, offrant flexibilité et facilité d'utilisation.

Compatibilité des matériaux

La machine permet des pliages précis et reproductibles dans des matériaux tels que l'acier, l'acier inoxydable, l'aluminium, le titane et le laiton. Un mécanisme de démarrage à pédale permet un démarrage rapide du cycle.

Accessoires inclus

Comprend un refroidissement par eau, un outillage pour le cintrage par étirage, un support de matrice d'essuie-glace et une tige de mandrin. Livré également avec un manuel d’utilisation, une boîte à outils et des outils réglables. Disponible avec des options électriques flexibles (triphasé 220 V, 380 V ou 415 V).

Tableau des paramètres

Paramètre technique principal

Modèle SB-38NC SB-50NC SB-63NC
Diamètre extérieur maximal du tuyau 38×2,0 mm 50×2,5 mm 63×3,5 mm
Tube rond en acier inoxydable 32×1,5 mm 45×1,5 mm 50×2,0 mm
Tube carré en acier doux 25×2,0 mm 40×2,0 mm 45×3,0 mm
Max. Déplacement du manuel 1700 millimètres 2200 millimètres 2400 millimètres
Max. Rayon de courbure 200 millimètres 250 millimètres 300 millimètres
Max. Angle de pliage 190° 190° 190°
Numéros de tuyaux de cintrage 16 pièces 16 pièces 16 pièces
Max. Pression 12 MPa 12 MPa 14 MPa
Puissance du moteur 4 kW 5,5 kW 7,5 kW
Démension 2400×750×1200 millimètres 2950×850×1200 millimètres 3300×850×1250 millimètres
Poids 700 kg 1100kg 1400kg

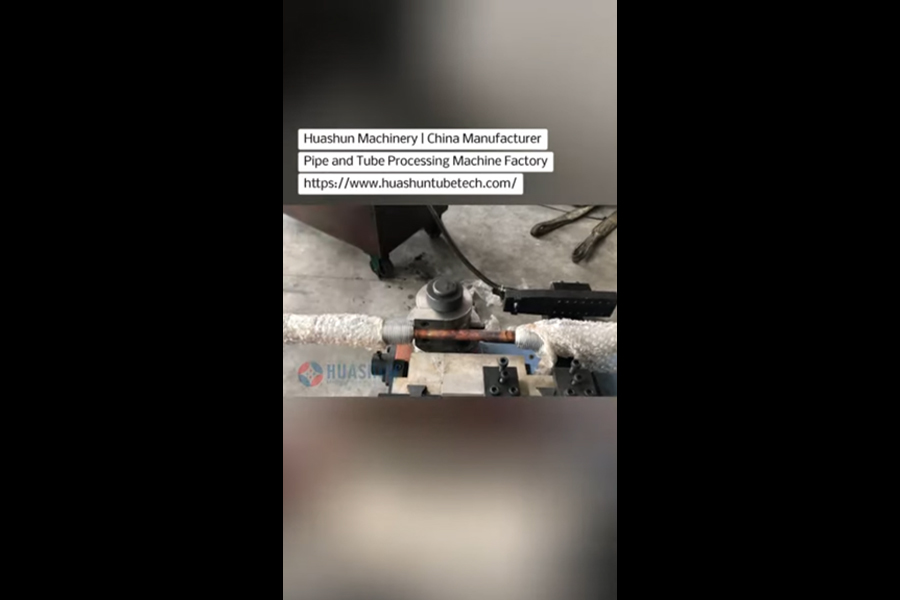

Vidéo
