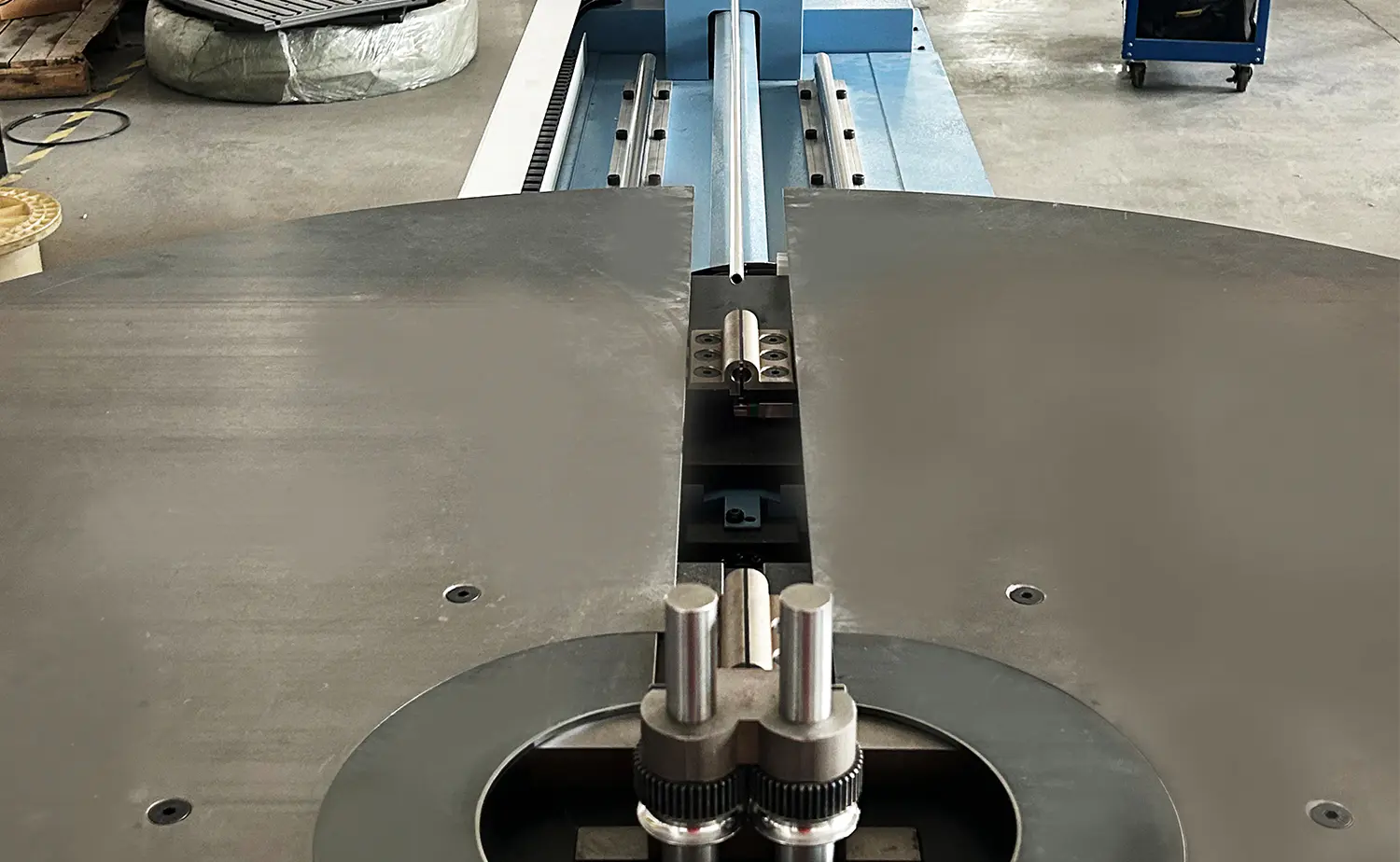

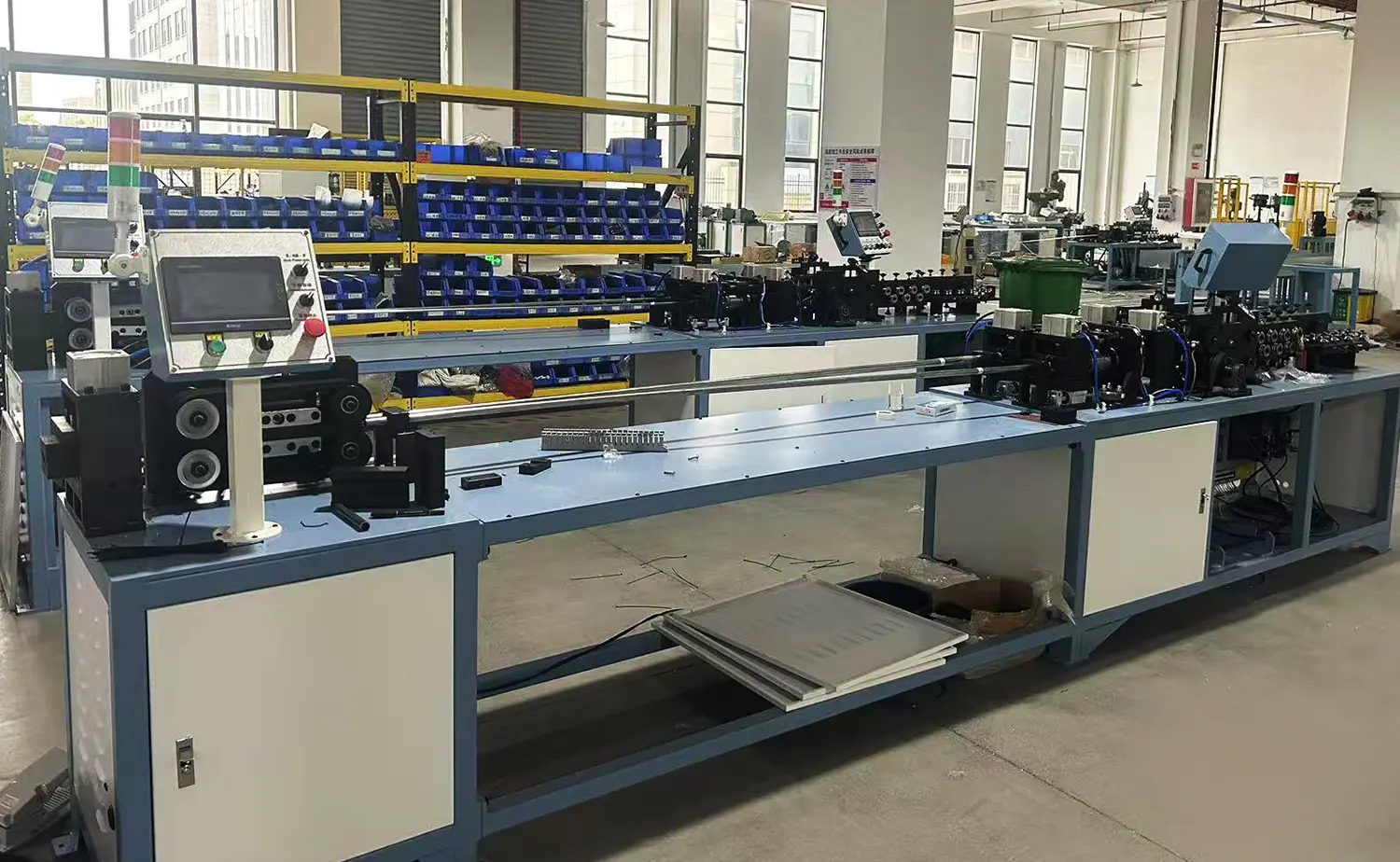

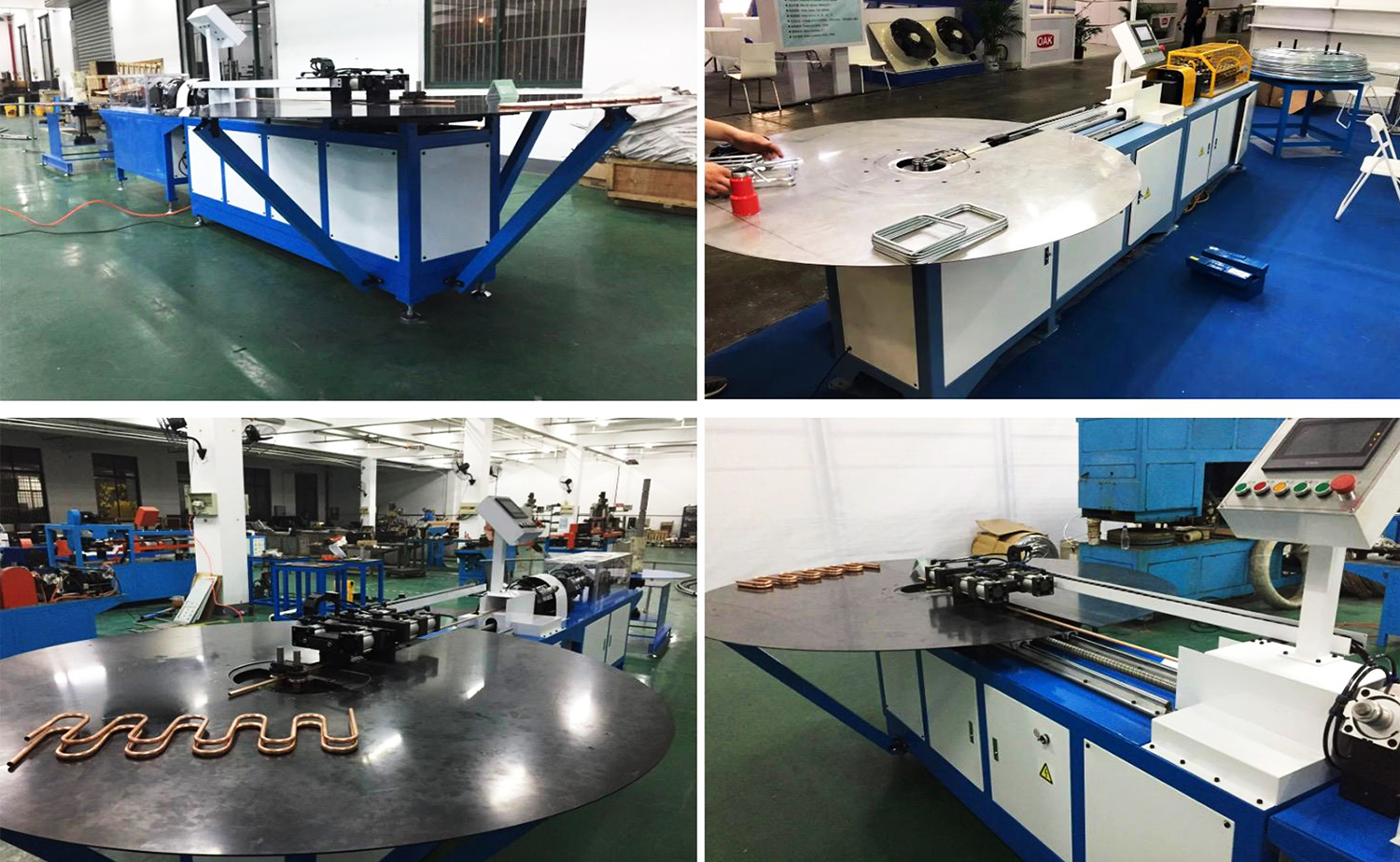

Cintreuse serpentine entièrement automatique série SB-20CNC

Retour

  • Cintreuse serpentine entièrement automatique série SB-20CNC
  • Cintreuse serpentine entièrement automatique série SB-20CNC
  • Cintreuse serpentine entièrement automatique série SB-20CNC
  • Cintreuse serpentine entièrement automatique série SB-20CNC

Caractéristiques

Paramètres de base

Vidéo

Applications industrielles

Contactez-nous

Caractéristiques

La cintreuse en serpentin entièrement automatisée intègre le déroulement, le redressage, la coupe et le pliage en une seule opération, spécialement conçue pour le traitement de tubes simples en aluminium, en cuivre ou en Bundy. Comparé aux méthodes manuelles traditionnelles, ce système automatique augmente considérablement l’efficacité et réduit les coûts de main-d’œuvre.

Une matrice de serrage en trois parties minimise la distorsion du tube, garantissant des bords de coupe lisses et précis. Une concentricité de haute précision est maintenue, garantissant une excellente qualité de soudage dans les processus ultérieurs. Le système de coupe sans copeaux utilise une coupe rotative à 360° avec un serrage à deux points, garantissant des coupes nettes sans perte de matière.

La machine est dotée d'un système de pliage servocommandé breveté, conçu pour obtenir des angles et des directions de pliage précis. Des outils de pliage spécialement conçus garantissent des rayons de courbure constants avec une déformation minimale, ce qui donne lieu à des courbures de haute qualité et visuellement attrayantes.

Tableau des paramètres

Paramètre technique principal

Paramètre Données
Matériau du tube Tube en cuivre/tube en aluminium/tube Bundy
Pression atmosphérique 0,5-0,6 MPa
Pression hydraulique 5-7 MPa
Diamètre du tube Φ3-20 mm (changer de moule)
Épaisseur de paroi de tube 0,3-1,5 mm
Capacité de pliage Tube unique
Angle de pliage 1 ~ 210 degrés
Rayon de courbure R11 ~ R50 (changer de moule)
Temps de pliage Jusqu'à 110 fois/cycle
Longueur d'alimentation 10-700 mm/heure, peut alimenter plusieurs fois
Taille du tableau Φ1-5 m (peut être personnalisé)
Système de contrôle Contrôle PLC / Écran tactile
Puissance du moteur 9 kW
Système électrique 380 V, 50 Hz, triphasé (personnalisé)
Dimensions 2350×780×1590 mm 1570×530×1170 mm (tableau exclu)

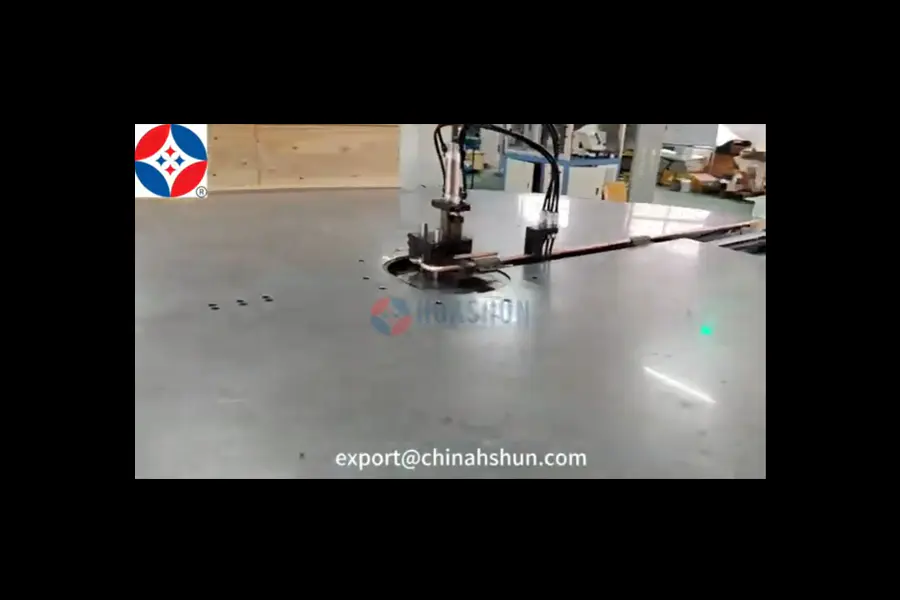

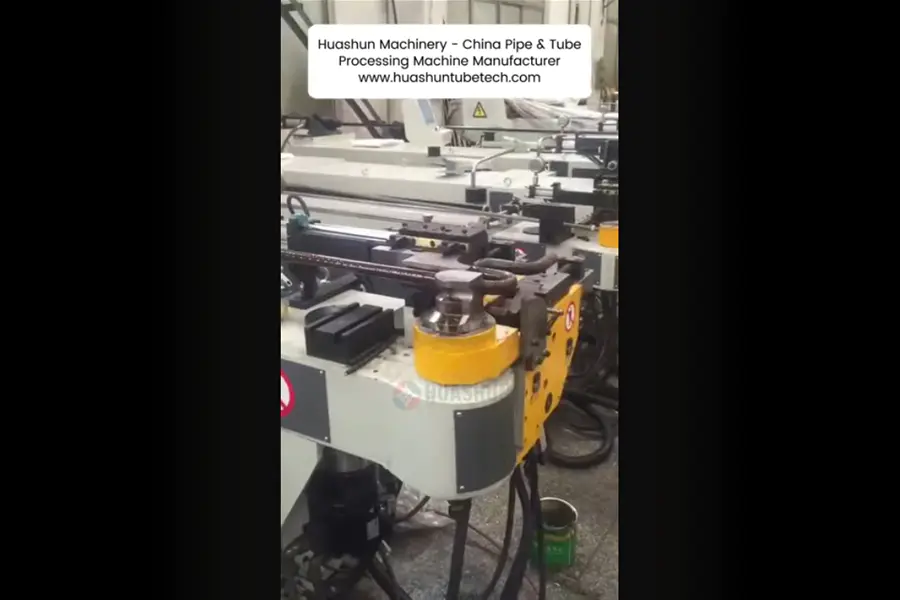

Vidéo

Contactez-nous

À propos de nous
Zhangjiagang HuaShun Machinery Manufacture Co.,Ltd.

Fondée en 2000, Huashun se spécialise dans la recherche et le développement ainsi que la production de machines de traitement de tubes de haute qualité. Nous proposons une variété de produits, notamment des cintreuses de tubes, des tronçonneuses de tubes, des machines de formage d'extrémités de tubes et des machines à chanfreiner. Tous les produits sont certifiés CE et certifiés selon le système de gestion de la qualité ISO9001, garantissant la conformité aux normes internationales. Forts de plus de 20 ans d'expérience dans l'industrie, nous fournissons des solutions personnalisées pour des secteurs tels que l'aérospatiale, l'automobile, le CVC et la construction navale.

En tant que Chine Cintreuse serpentine entièrement automatique série SB-20CNC Fournisseurs et Cintreuse serpentine entièrement automatique série SB-20CNC Usine, nos équipements sont largement utilisés dans les industries aérospatiale, automobile et de fabrication de meubles, répondant à divers besoins de traitement tels que la coupe, le cintrage et le formage d'extrémités de tubes. Nous nous engageons à innover en continu et avons acquis une solide réputation pour l'excellente qualité de nos produits et la satisfaction de nos clients.
