Machine à cintrer les tubes multi-rayons entièrement automatique CNC série M

Retour

  • Machine à cintrer les tubes multi-rayons entièrement automatique CNC série M
  • Machine à cintrer les tubes multi-rayons entièrement automatique CNC série M
  • Machine à cintrer les tubes multi-rayons entièrement automatique CNC série M
  • Machine à cintrer les tubes multi-rayons entièrement automatique CNC série M
  • Machine à cintrer les tubes multi-rayons entièrement automatique CNC série M
  • Machine à cintrer les tubes multi-rayons entièrement automatique CNC série M
  • Machine à cintrer les tubes multi-rayons entièrement automatique CNC série M

Caractéristiques

Paramètres de base

Vidéo

Applications industrielles

Contactez-nous

Caractéristiques

Précision et contrôle

La SB-75CNC est une cintreuse de tubes économique et entièrement automatique qui permet un cintrage de haute précision. Ses trois axes programmables, alimentés par des servomoteurs pour l'alimentation et la rotation, assurent un pliage précis pour une variété de matériaux.

Options de pliage flexibles

La machine offre deux modes de pliage : une cintreuse de tubes hydraulique pour les applications générales et une cintreuse de tubes servo CNC pour un contrôle et une précision avancés. Les matrices à pression hydraulique aident à maintenir une qualité de pliage constante tout au long du processus.

Lubrification et entretien

Un système de lubrification du mandrin réduit la friction et l'usure, garantissant un fonctionnement fluide et efficace. Le système de graissage centralisé lubrifie tous les composants mobiles, contribuant ainsi à maintenir le bon fonctionnement de la machine plus longtemps.

Contrôle de la température et interface utilisateur

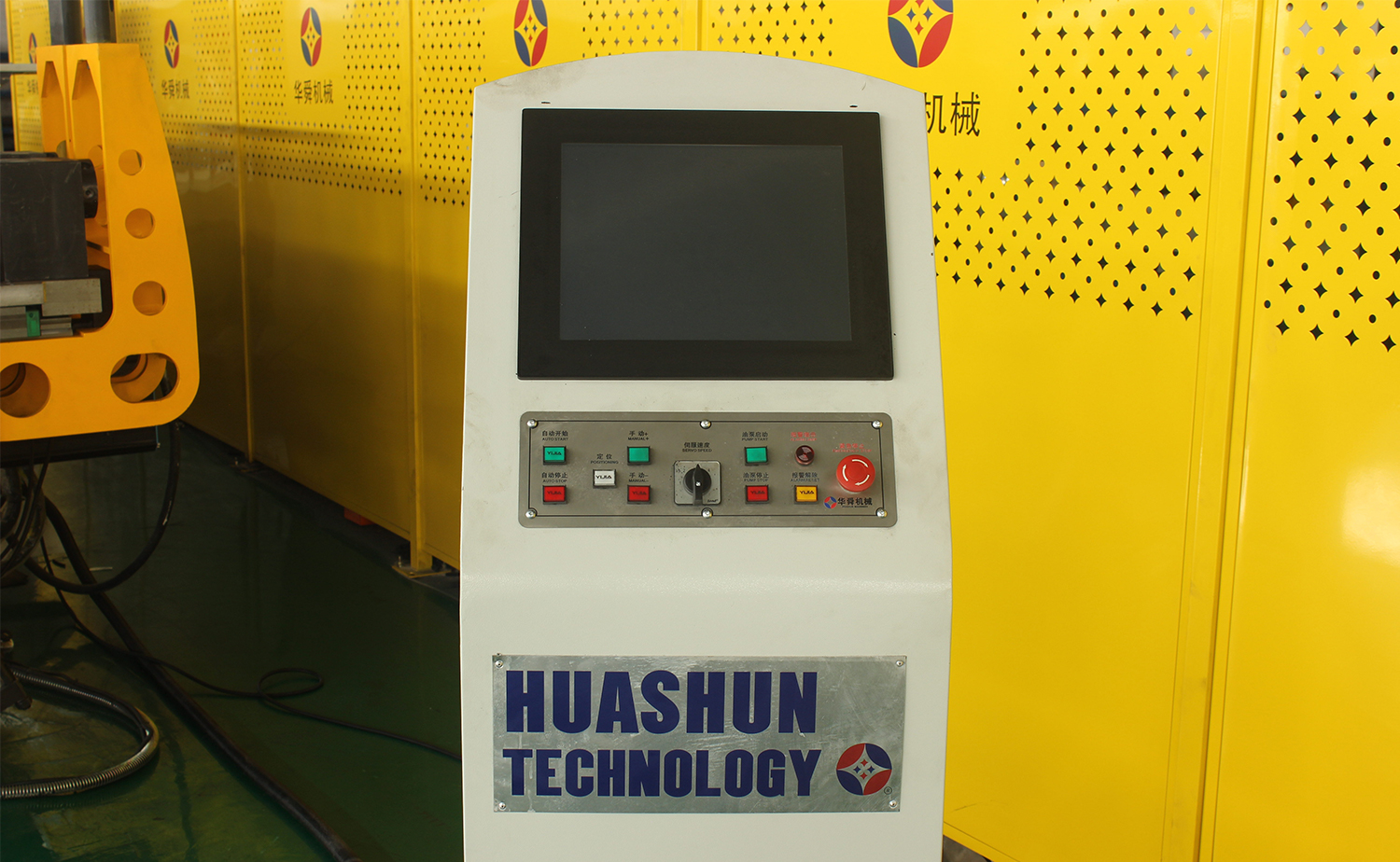

Équipé d'un ventilateur de refroidissement d'armoire électrique, le SB-75CNC assure des performances optimales en maintenant une température constante. Le système PLC à écran tactile fournit une interface intuitive pour un contrôle et une surveillance faciles de la machine.

Tableau des paramètres

Paramètre technique principal

Modèle SB-75CNC SB-89CNC SB-115CNC SB-133CNC SB-168CNC
Acier doux 75×4,0 tonnes 89×6,0 tonnes 115×8,0 tonnes 133×12 tonnes 168×14 tonnes
Acier inoxydable 65×2,5 tonnes 76×3,0 tonnes 100×3,0 tonnes 125×3,0 tonnes 145×6,0 tonnes
Max. Tuyau rectangulaire 63×3,0 tonnes 65×3,5 tonnes 100×3,5 tonnes 125×3,5 tonnes 145×6,0 tonnes
Max. Rayon de courbure 350 millimètres 400 millimètres 450 millimètres 500 millimètres 800 millimètres
Max. Angle de pliage 190° 190° 190° 190° 190°
Max. Longueur efficace du mandrin 2800 millimètres 3000 millimètres 3500 millimètres 3500 millimètres 3000 millimètres
Précision de pliage ±0,1° ±0,1° ±0,1° ±0,15° ±0,15°
Vitesse de pliage 90 mm/s 80 mm/s 50 mm/s 30 mm/s 15 mm/s
Précision d'alimentation ±0,1° ±0,1° ±0,1° ±0,1° ±0,1°
Vitesse d'alimentation 950 mm/s 900 mm/s 800 millimètres/s 600 mm/s 350 millimètres/s
Précision de rotation ±0,1° ±0,1° ±0,1° ±0,1° ±0,1°
Vitesse de rotation 165 mm/s 150 mm/s 120 mm/s 100 mm/s 100 mm/s
Max. Rayon de courbure Difference 70 75 80 100 120

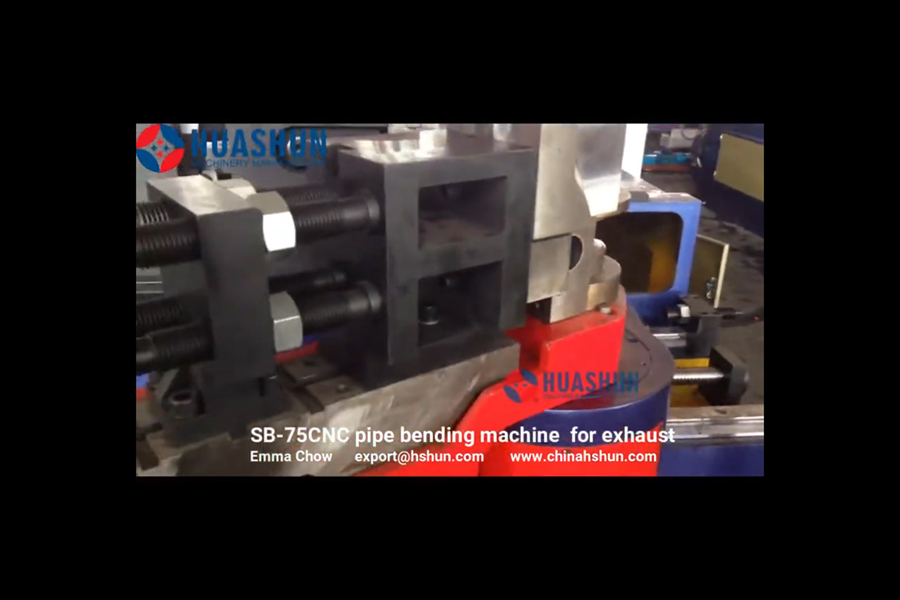

Vidéo
