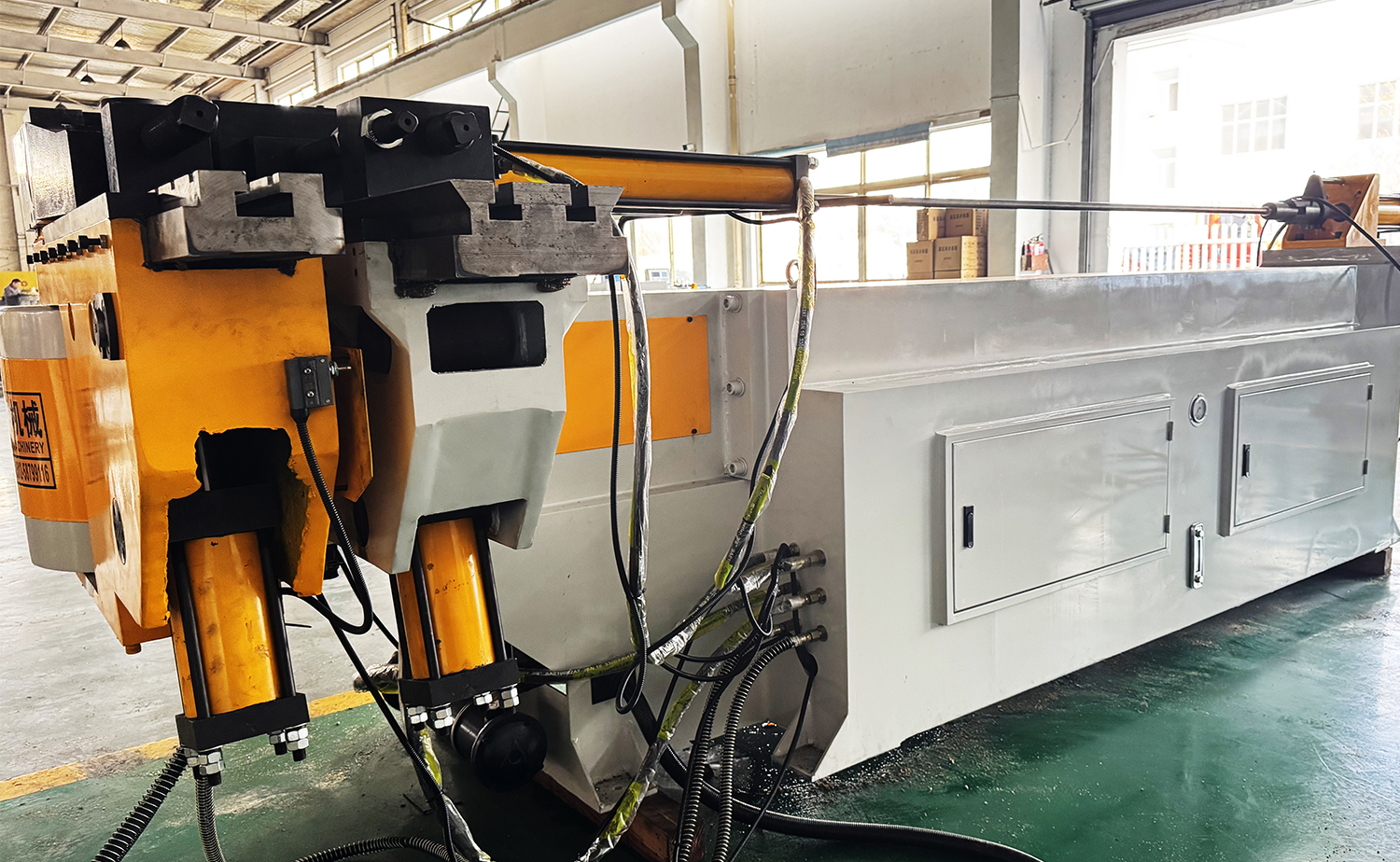

Machine à cintrer les tubes hydrauliques série NC M avec contrôle du mandrin

Retour

  • Machine à cintrer les tubes hydrauliques série NC M avec contrôle du mandrin
  • Machine à cintrer les tubes hydrauliques série NC M avec contrôle du mandrin
  • Machine à cintrer les tubes hydrauliques série NC M avec contrôle du mandrin
  • Machine à cintrer les tubes hydrauliques série NC M avec contrôle du mandrin
  • Machine à cintrer les tubes hydrauliques série NC M avec contrôle du mandrin

Caractéristiques

Paramètres de base

Vidéo

Applications industrielles

Contactez-nous

Caractéristiques

Interface utilisateur

L'interface humaine facilite le basculement entre les modes automatique et manuel. Le sens de pliage est dans le sens des aiguilles d'une montre, avec un serrage hydraulique sur la matrice de serrage et la matrice de pression, garantissant un maintien sûr du matériau.

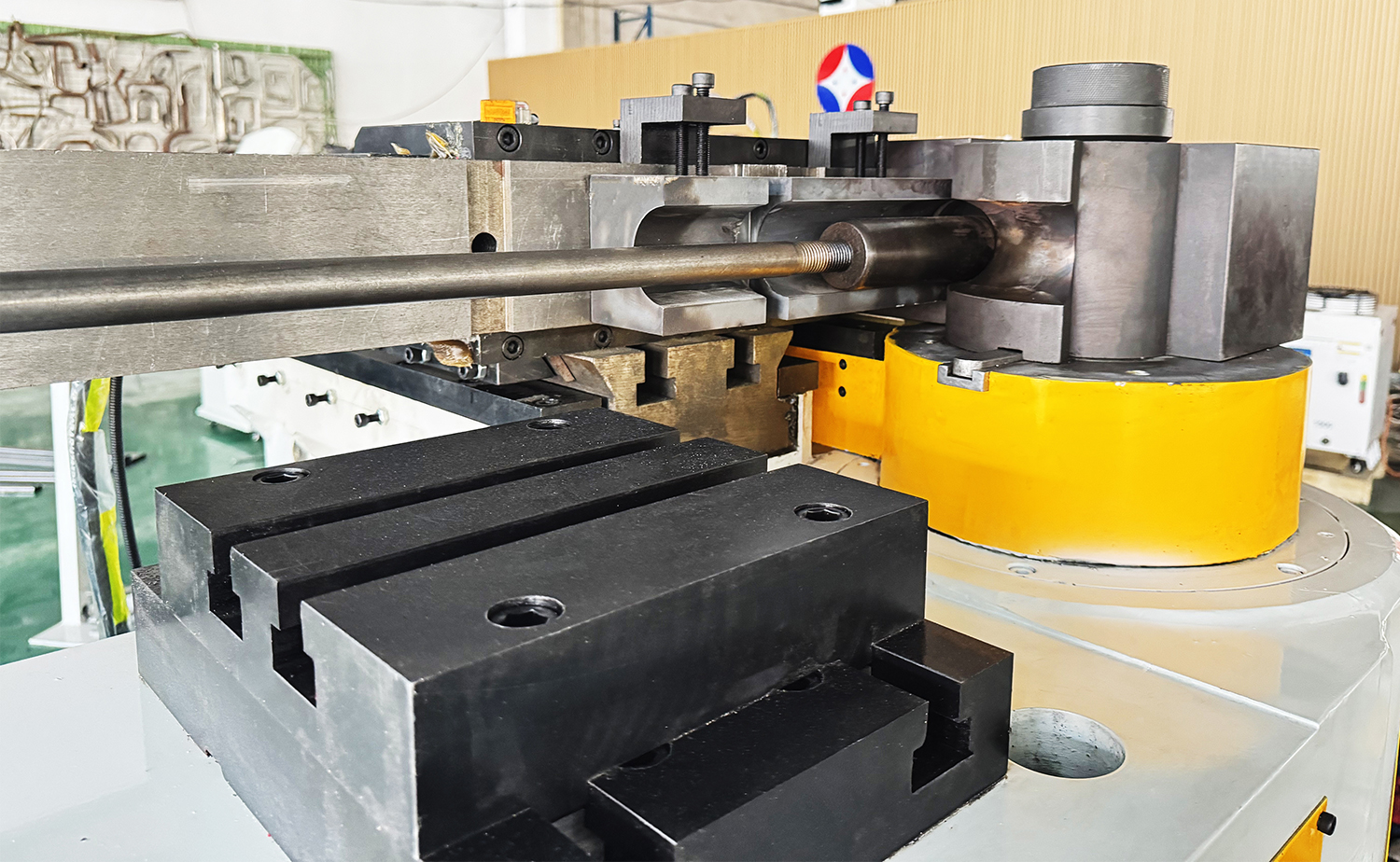

Mécanisme de pliage

La matrice de pression hydraulique à action directe avec une valve à vitesse réglable assure un fonctionnement en douceur. La machine peut stocker jusqu'à 16 programmes, chacun capable de 16 pliages, et comprend une compensation de retour élastique programmable pour des résultats précis.

Alimentation et rotation

L'axe de pliage est entraîné par un cylindre, tandis que l'alimentation et la rotation sont manuelles, ce qui facilite le contrôle et la personnalisation pour diverses tâches.

Manutention des matériaux

Des pliages reproductibles et de haute qualité peuvent être réalisés sur l'acier, l'acier inoxydable, l'aluminium, le titane et le laiton. La pédale permet un lancement rapide des cycles de flexion.

Accessoires et alimentation

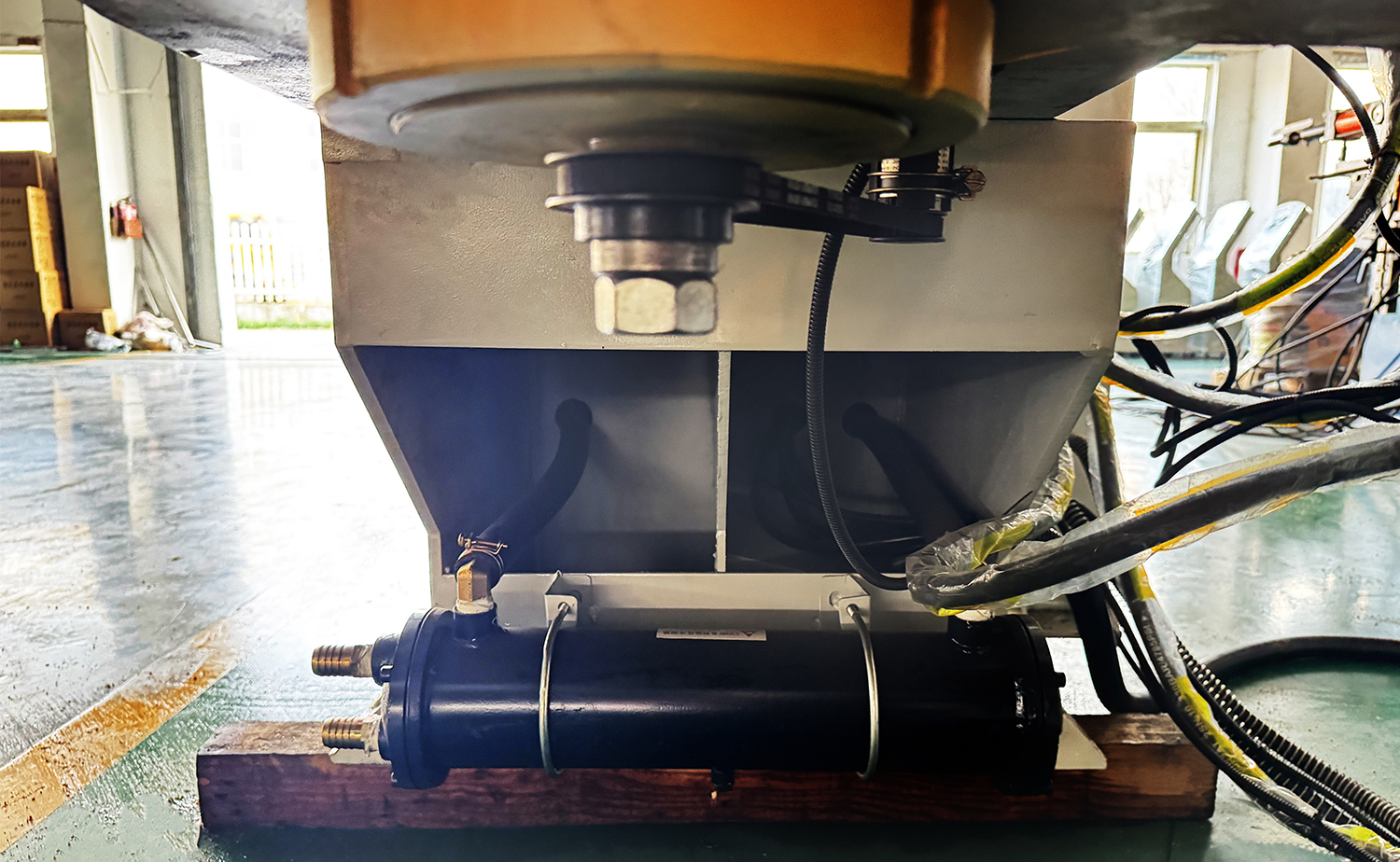

Comprend un refroidissement par eau, un outil de pliage par étirage, un support de matrice d'essuie-glace, une tige de mandrin et une boîte à outils avec des outils ajustés. Configurations électriques disponibles en triphasé 220 V, 380 V ou 415 V.

Tableau des paramètres

Paramètre technique principal

Modèle SB-75NC SB-89NC SB-100NC SB-115NC SB-133NC SB-168NC
Diamètre extérieur maximal du tuyau 75×4,0 mm 89×6,0 mm 100 × 6,0 mm 115×8,0 millimètres 133×10 mm 168×14 millimètres
Tube rond en acier inoxydable 65×2,0 mm 75×2,0 mm 85×3,0 mm 100 × 3,0 mm 125×3,5 mm 145×6,0 mm
Tube carré en acier doux 60×3,0 mm 75×3,0 mm 75×4,0 mm 85×4,0 mm 100 × 4,0 mm 120 × 6,0 mm
Max. Déplacement du Manuel 3500 millimètres 4000 millimètres 4000 millimètres 4200 millimètres 5600 millimètres 5700 millimètres
Max. Rayon de courbure 350 millimètres 400 millimètres 420 millimètres 450 millimètres 500 millimètres 800 millimètres
Max. Angle de pliage 190° 190° 190° 190° 190° 190°
Numéros de tuyaux de cintrage 16 pièces 16 pièces 16 pièces 16 pièces 16 pièces 16 pièces
Max. Pression 14 MPa 14 MPa 16 MPa 16 MPa 16 MPa 18 MPa
Puissance du moteur 7,5 kW 11 kW 15 kW 15 kW 22 kW 33 kW
Démension 4600×1300×1300 millimètres 5200×1300×1400 millimètres 5300×1400×1450 millimètres 5700×1800×1450 millimètres 7500×1900×1450 millimètres 8500×2200×1800 millimètres
Poids 2800 kg 3800 kg 4200kg 5800 kg 7200kg 14000kg
