Caractéristiques

Automatisation et efficacité

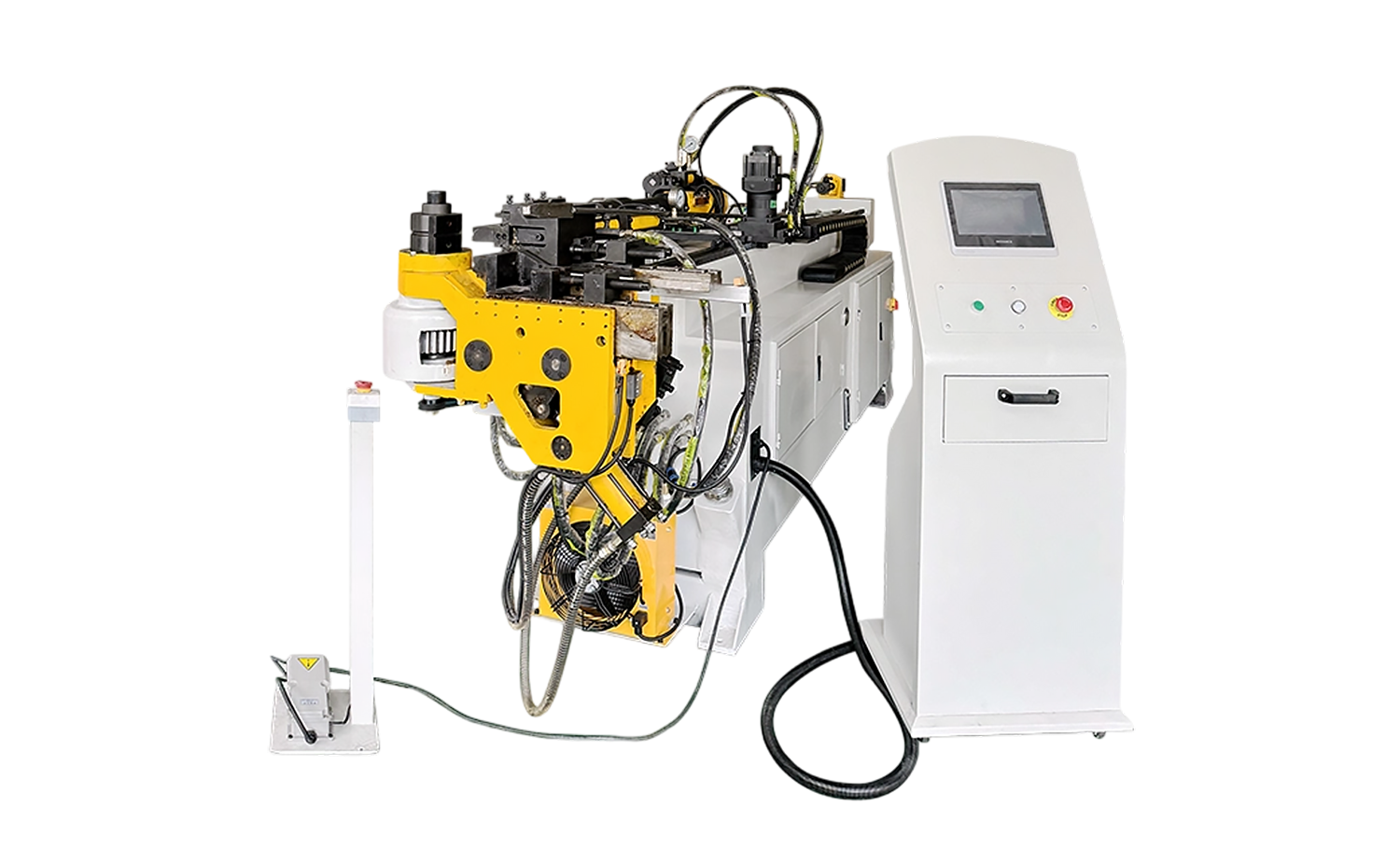

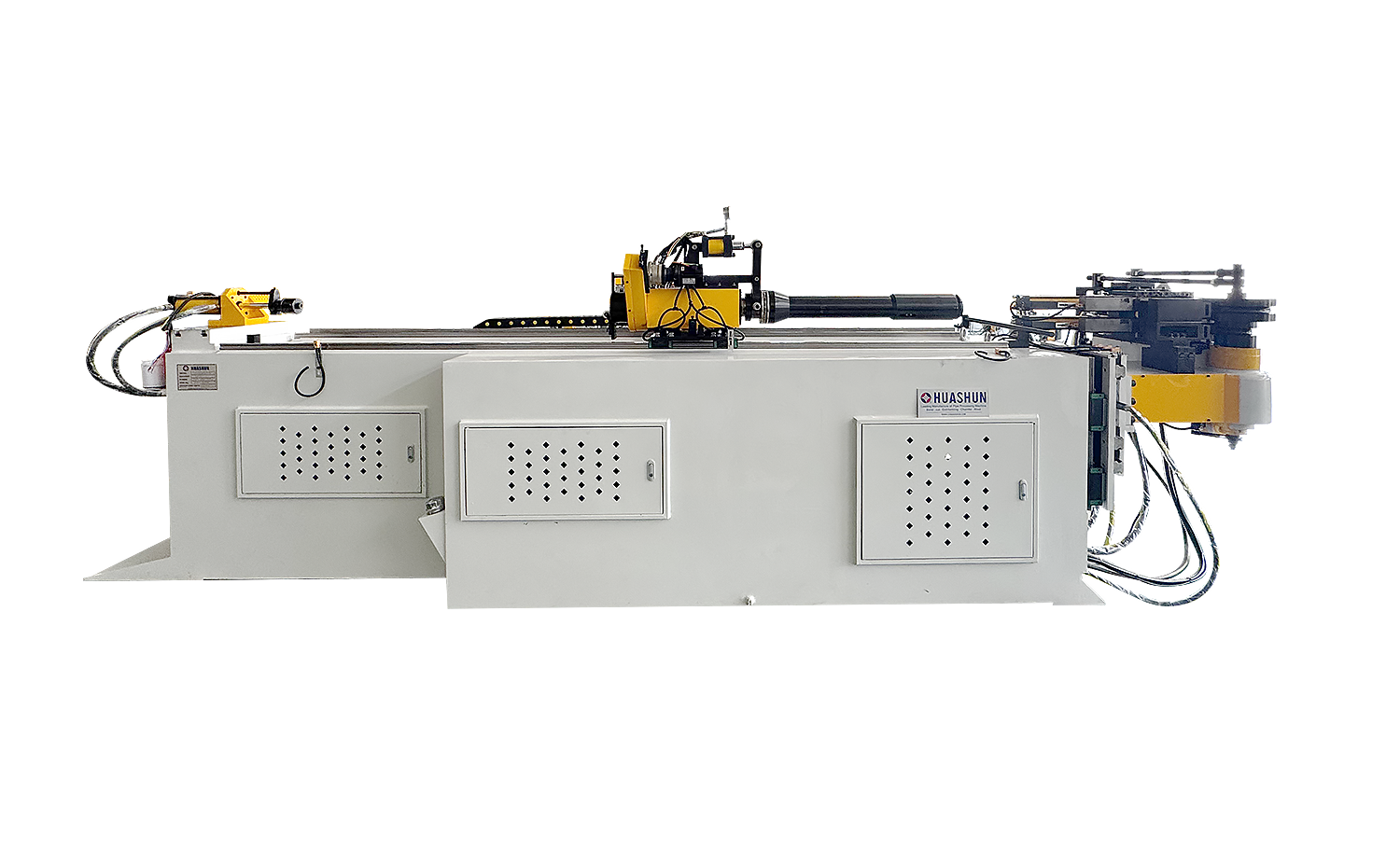

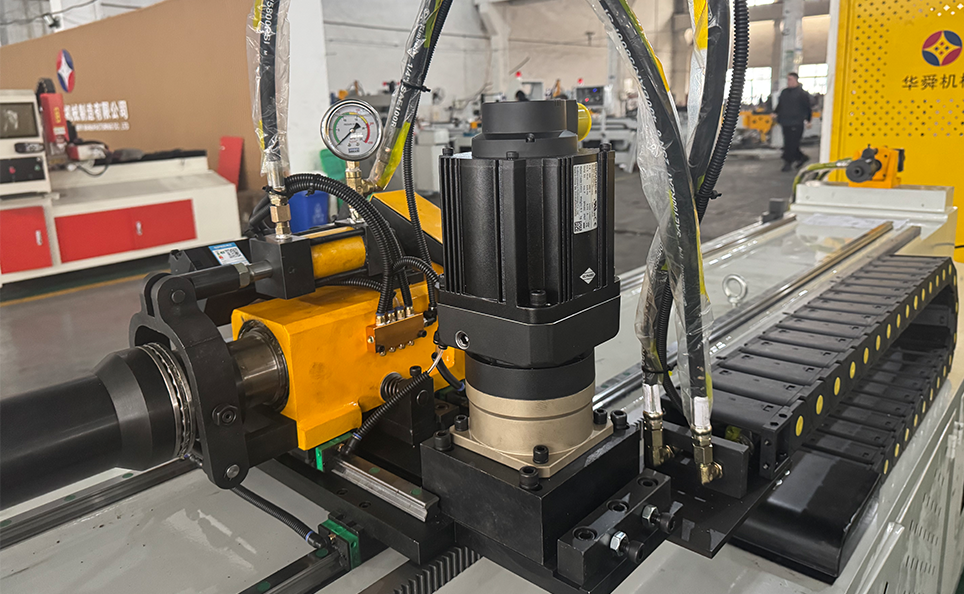

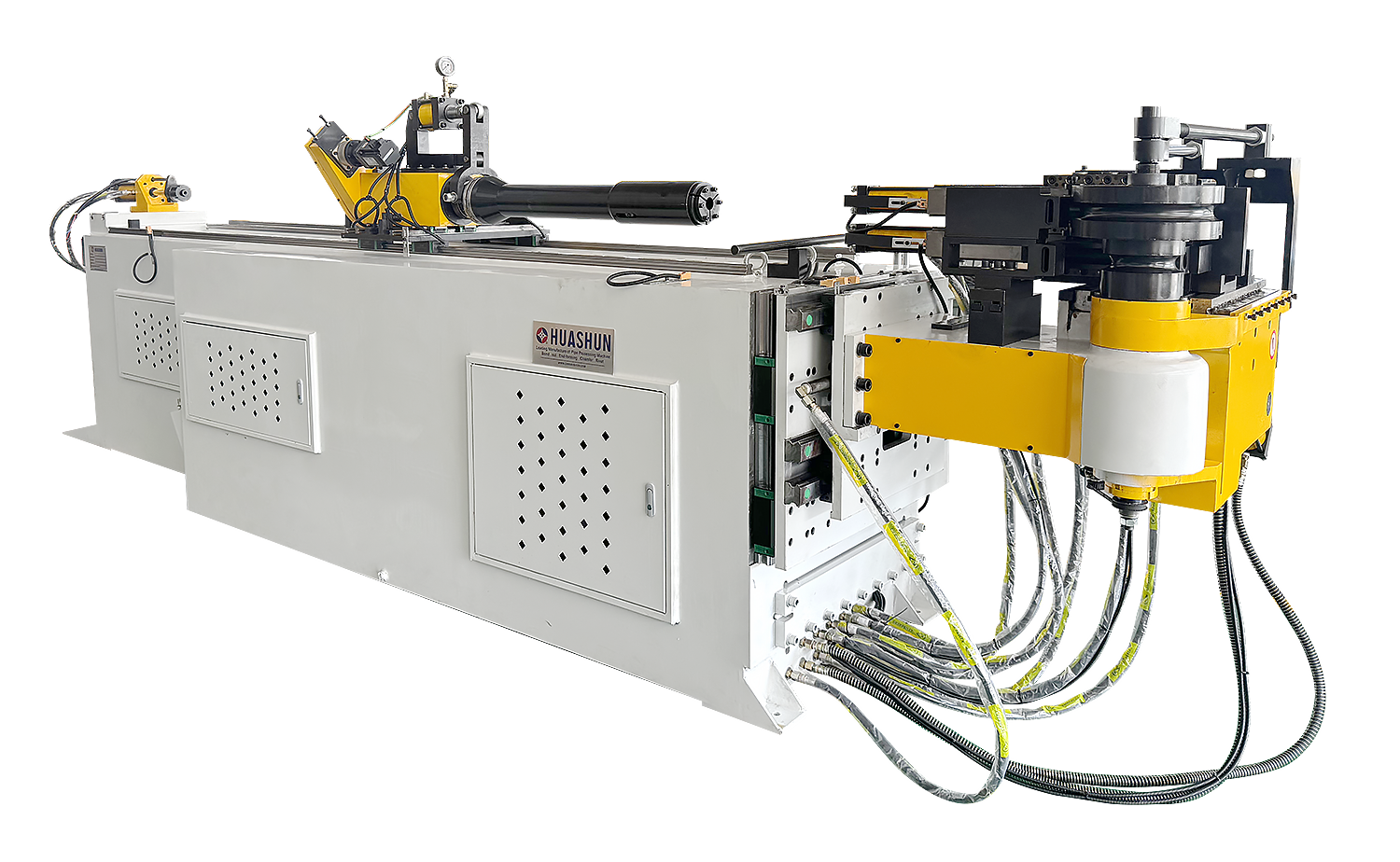

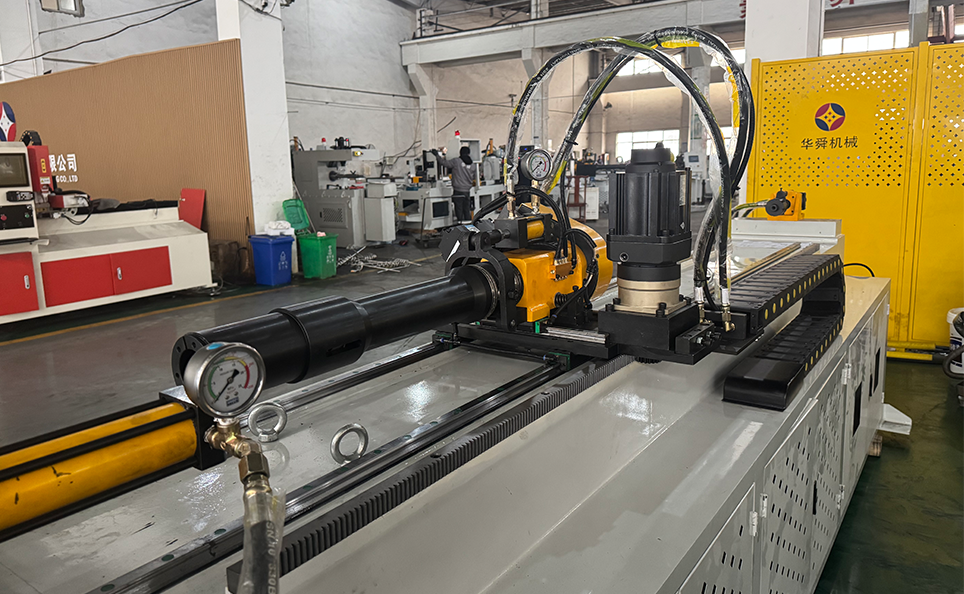

La SB-38CNC est une cintreuse de tubes automatisée qui allie précision et prix abordable. Doté de trois axes programmables, il utilise des servomoteurs pour l'alimentation et la rotation, offrant d'excellentes performances et une haute précision.

Capacité de pliage

Choisissez entre les méthodes de cintrage de tuyaux hydrauliques et les méthodes de cintrage de tubes CNC servocommandées, en fonction des besoins de votre application. Chaque pile de pliage est soutenue par des matrices à pression hydraulique pour une qualité de pliage optimale.

Caractéristiques du système

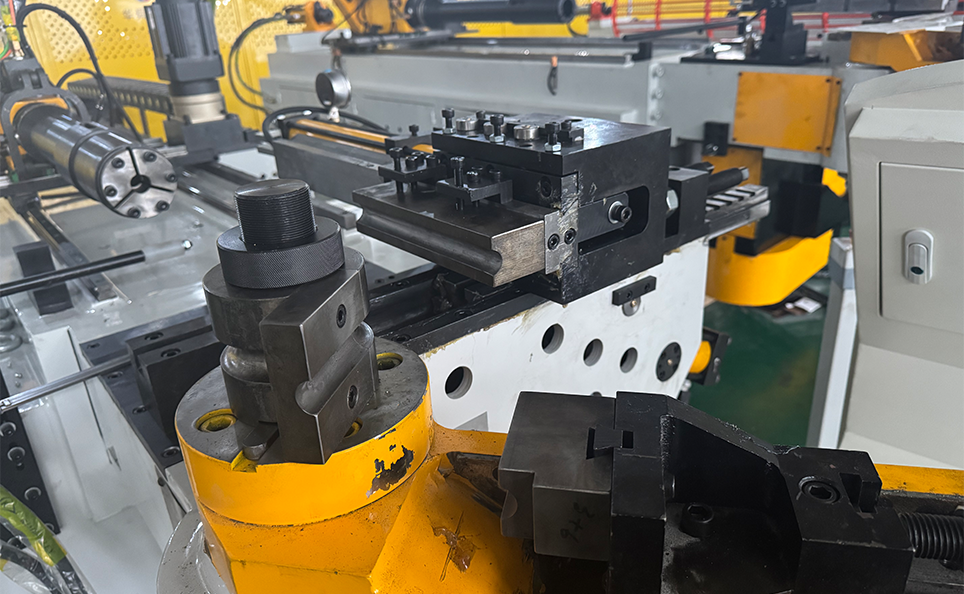

Un système de lubrification du mandrin permet de maintenir un fonctionnement fluide, tandis que les sièges de racleur, de serrage et de matrice de pression contribuent à des courbures constantes et de haute qualité. La machine dispose également d'un système de graissage centralisé pour lubrifier toutes les pièces mobiles, réduisant ainsi l'usure et augmentant la fiabilité.

Contrôle et refroidissement

Le système PLC à écran tactile convivial facilite son utilisation, avec des modes automatique et manuel disponibles. Le ventilateur de refroidissement de l'armoire électrique aide à réguler la température, assurant ainsi un fonctionnement stable de la machine.

Tableau des paramètres

Paramètre technique principal

Modèle SB-38CNC SB-39CNC SB-50CNC SB-63CNC
Acier doux 38×2,0 tonnes 39×2,0 tonnes 50×2,5 tonnes 63×3,5 tonnes
Acier inoxydable 32×1,8 tonnes 32×2,0 tonnes 45×2,0 tonnes 50×2,0 tonnes
Max. Tuyau rectangulaire 32×1,8 tonnes 35×20×2 tonnes 32×1,8 tonnes 50×2,5 tonnes
Max. Rayon de courbure 200 millimètres 200 millimètres 250 millimètres 300 millimètres
Max. Angle de pliage 190° 190° 190° 190°
Max. Longueur efficace du mandrin 2500 millimètres 4500 millimètres 2500 millimètres 2800 millimètres
Précision de pliage ±0,1° ±0,1° ±0,1° ±0,1°
Vitesse de pliage 150 mm/s 120 degrés/sec 150 mm/s 100 mm/s
Précision d'alimentation ±0,1 mm ±0,05mm ±0,1 mm ±0,1 mm
Vitesse d'alimentation 1000 mm/s 1000 mm/s 1000 mm/s 950 mm/s
Précision de rotation ±0,1° ±0,05° ±0,1° ±0,1°
Vitesse de rotation 200 millimètres/s 200 degrés/sec 200 millimètres/s 180 mm/s
Max. Rayon de courbure Difference 80 80 50 65

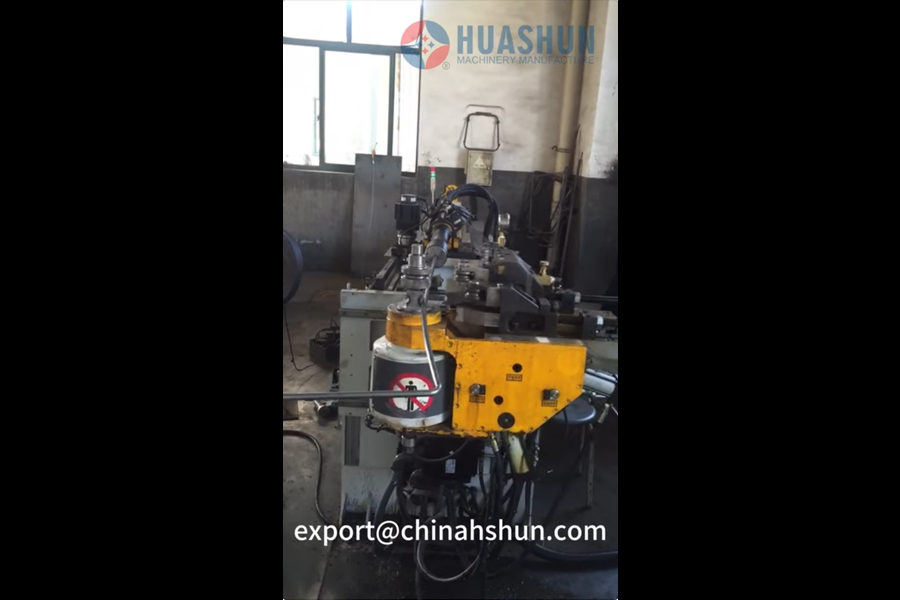

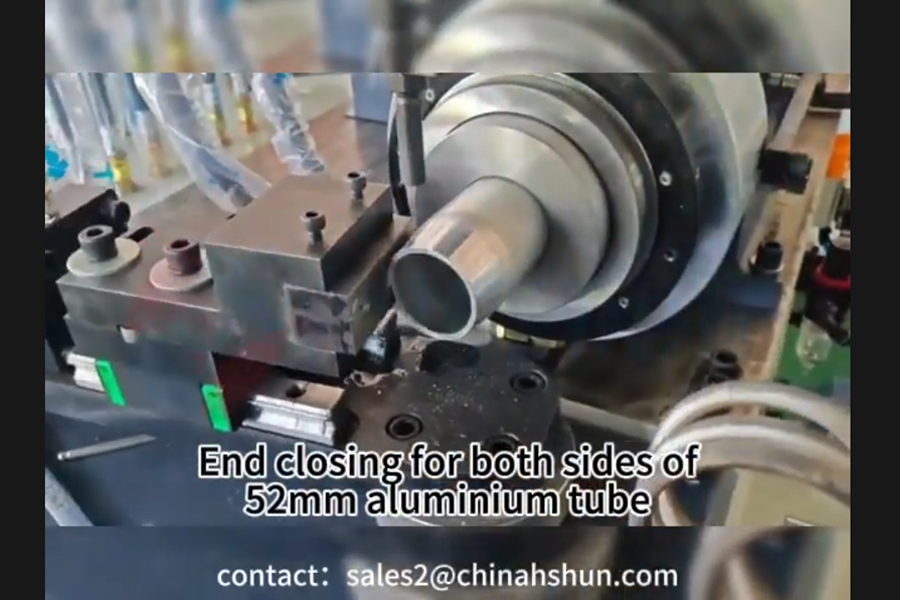

Vidéo
