1. Le réducteur entraîne le jeu de fils à entraîner par un rouleau, avec une structure compacte et une grande fiabilité.
2. La roue motrice ne glisse pas facilement et le matériau à paroi mince peut également être plié.
3. Le servomoteur contrôle le changement de diamètre pour réaliser plusieurs pliages différents
rayons sur un tuyau.
4. L'interrupteur au pied dispose également d'un arrêt d'urgence, facile à utiliser.
5. La machine est équilibrée en transmission, il suffit de définir les paramètres sur
tel écran, et peut obtenir des formes circulaires, en arc ou en spirale avec différentes courbures.
6. La modification de la forme de la rainure du moule peut traiter divers profilés métalliques, tels que l'acier d'angle, l'acier plat, l'acier rond et d'autres profilés de section transversale spéciaux.
7. Le cintrage de profilés à grand rayon évite les inconvénients liés à la fabrication de moules de cintrage de tubes extra-larges. C'est un complément nécessaire qui ne peut être réalisé par la série de cintreuses de tubes à une et deux têtes.

Nom	HSGY-40CNC	HSGY-60CNC	HSGY-80CNC	HSGY-120CNC
Max. Capacité de roulement (acier au carbone)	Φ40 × 2,5 mm	Φ60 × 2,0 mm	Φ80x3mm	Φ120x4mm
Max. Capacité de roulement (acier inoxydable)	Φ40 × 1,3 mm	Φ50 × 2,0 mm	Φ80x2mm	Φ110x3mm
Min. Rayon de courbure	R=4-7,5D	80mm	4 à 7,5 fois la diamètre extérieur du tube	R=10D
Max. Rayon de courbure	Aucune limitation	Aucune limitation	Aucune limitation	Aucune limitation
Vitesse de roulement	50-150 mm/s	50-150 mm/s	50-150 mm/s	8 m/min
Vitesse de rotation du moule à rouler	30 tr/min	36 tr/min	20 tr/min	15 tr/min
Diamètre du moule de pliage	136mm		200mm	280 mm
Puissance du servomoteur de flexion	0,75 kW	1 kW	2 kW	5 kW (Mitsubishi)
Convertisseur de fréquence d'alimentationPuissance du moteur	3kw	4KW	7,5 kW	15kw (marque chinoise)
	3kw	4KW	7,5 kW	15kw (marque chinoise)
Dimensions de la machine	900x600x1500mm	1000x800x1100mm	1500x1300x1200mm	2000x2000x1300mm
Poids de la machine	700KGS	1000KGS	1500KGS	4000KGS

Menu Internet

Recherche de produits

Langue

Quitter le menu

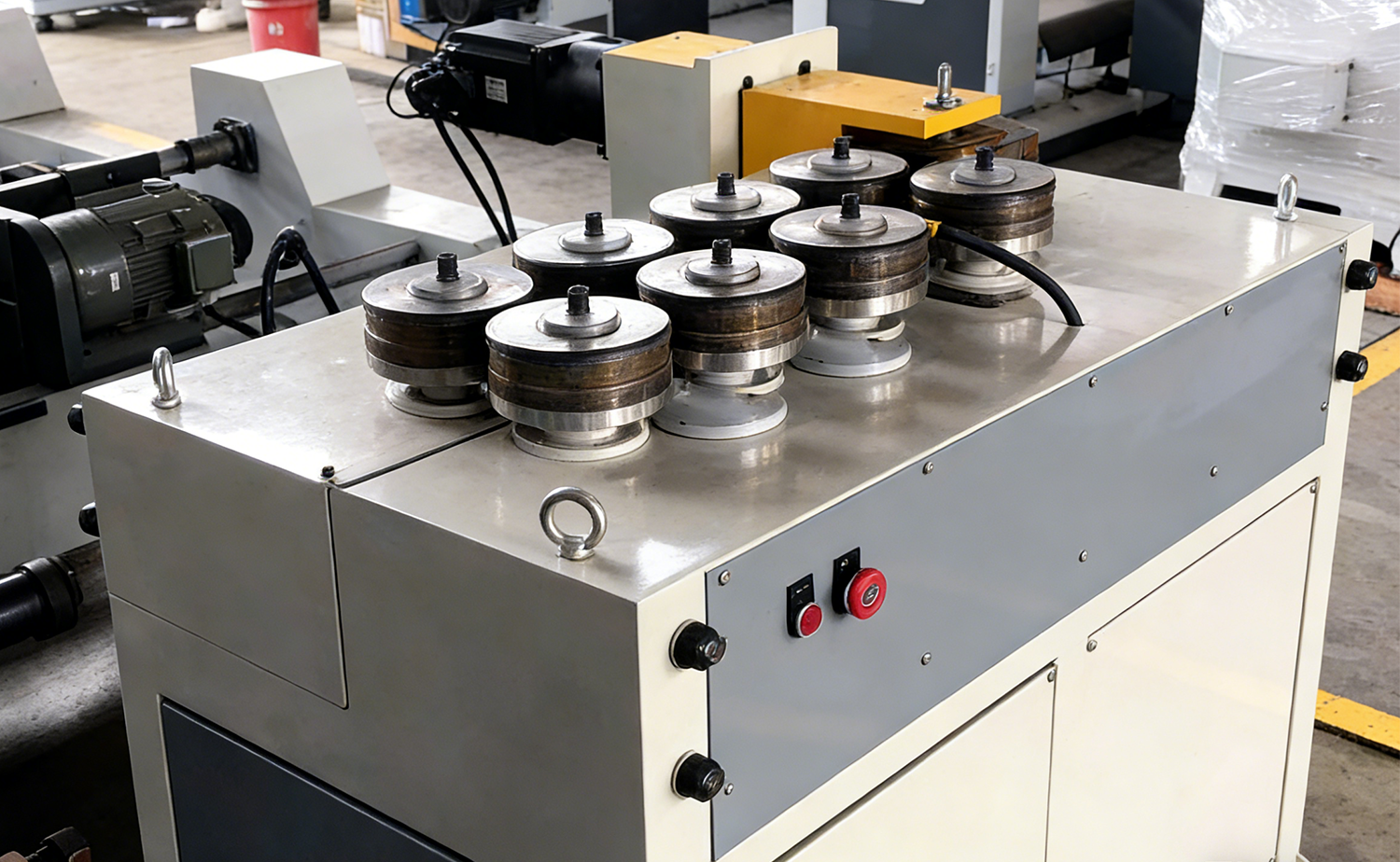

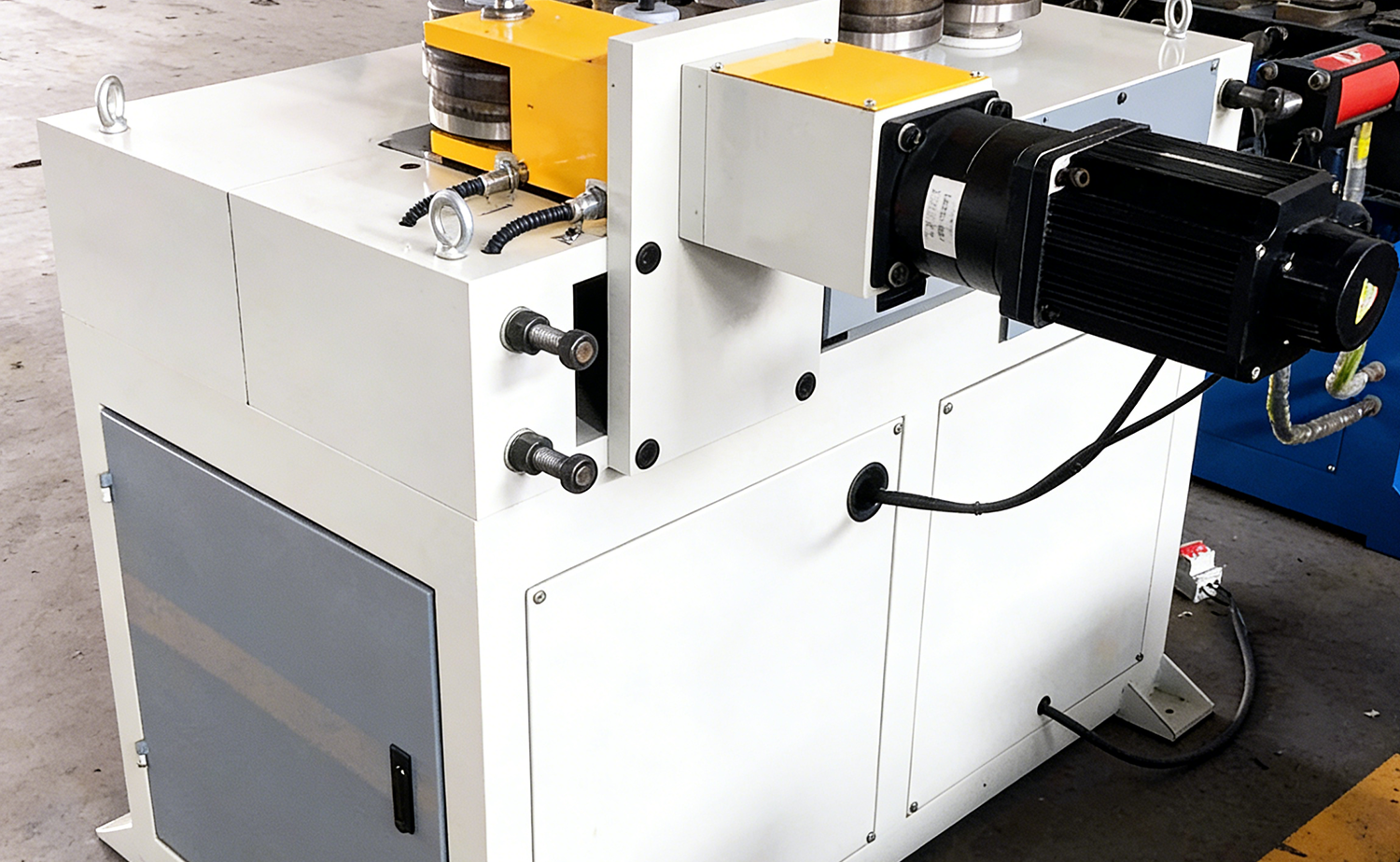

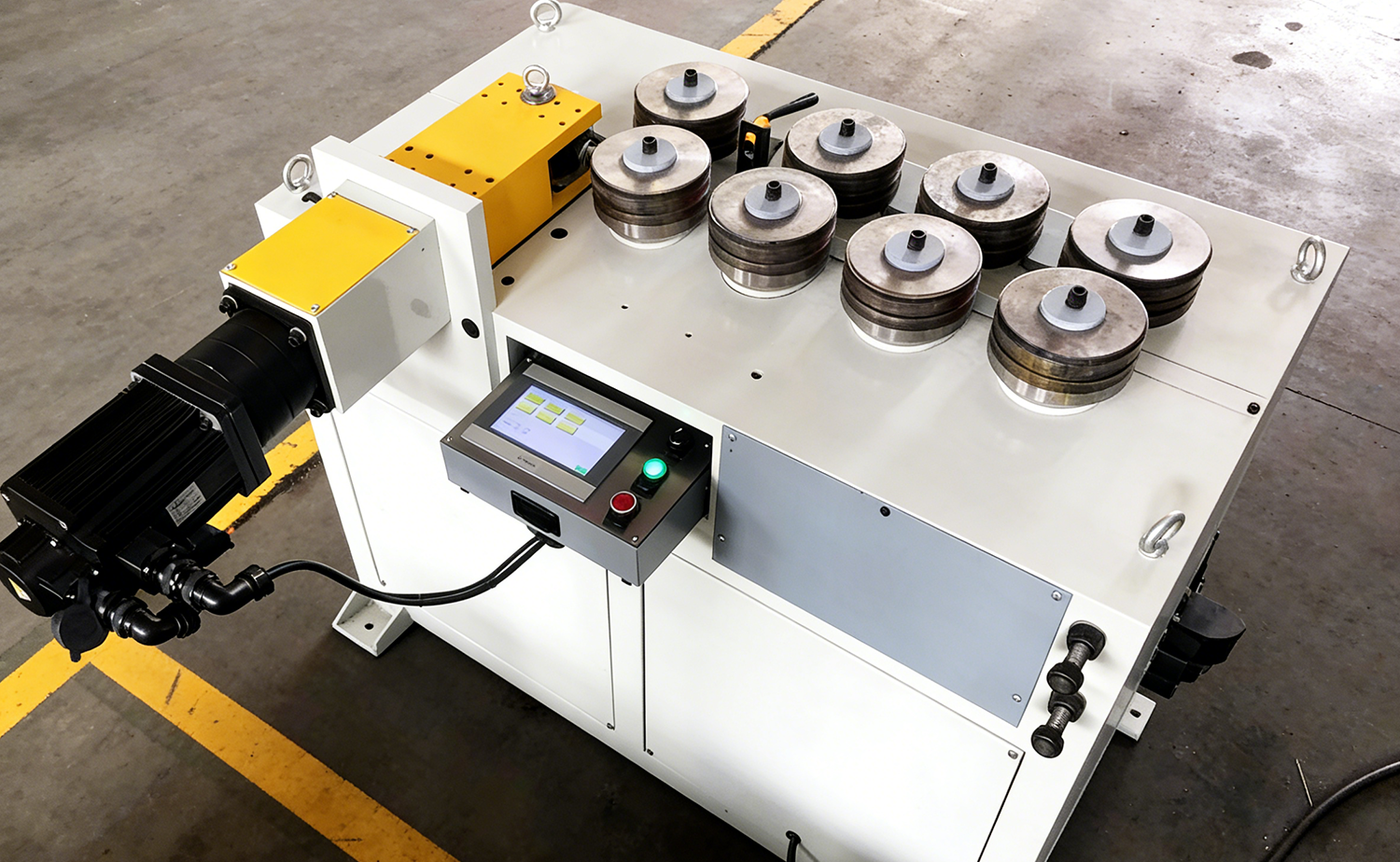

Machine à cintrer les rouleaux de tubes à paroi mince à grande vitesse série CNC GY40
