Machine de découpe automatique sans copeaux pour redressage de tubes SC-4-1000A

Retour

  • Machine de découpe automatique sans copeaux pour redressage de tubes SC-4-1000A
  • Machine de découpe automatique sans copeaux pour redressage de tubes SC-4-1000A
  • Machine de découpe automatique sans copeaux pour redressage de tubes SC-4-1000A

Caractéristiques

Paramètres de base

Vidéo

Applications industrielles

Contactez-nous

Caractéristiques

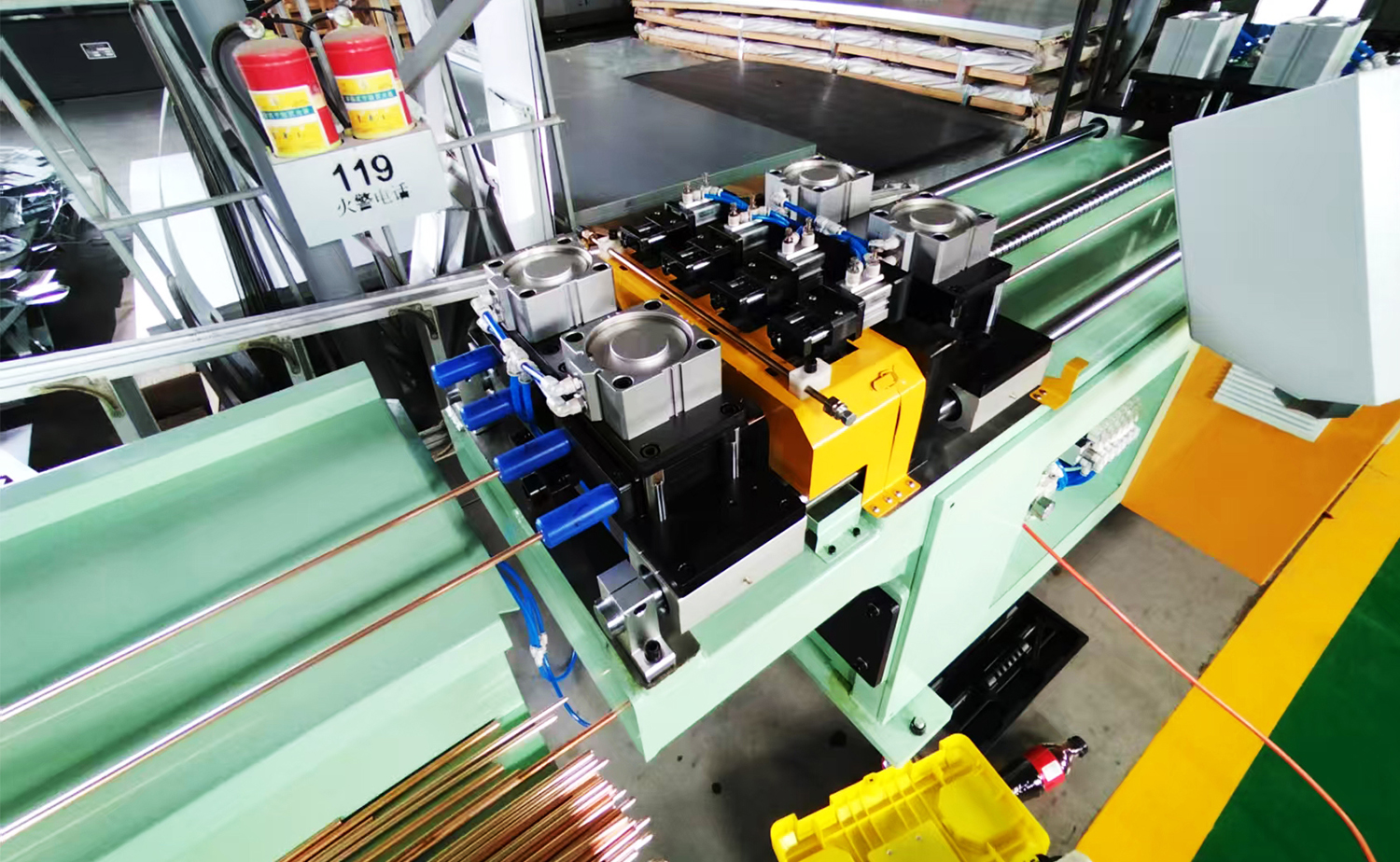

1. La conception de la matrice de serrage en trois parties réduit efficacement la distorsion du tube, offrant une surface de coupe propre et lisse pour des résultats optimaux.
2.Avec une concentricité précise, la machine assure un excellent alignement, contribuant à des soudures de haute qualité lors des étapes de traitement ultérieures.
3. Utilisant la technologie de coupe sans copeaux, le système dispose d'une coupe rotative à 360° et d'un serrage à double point, offrant des coupes efficaces et précises tout en minimisant les déchets.

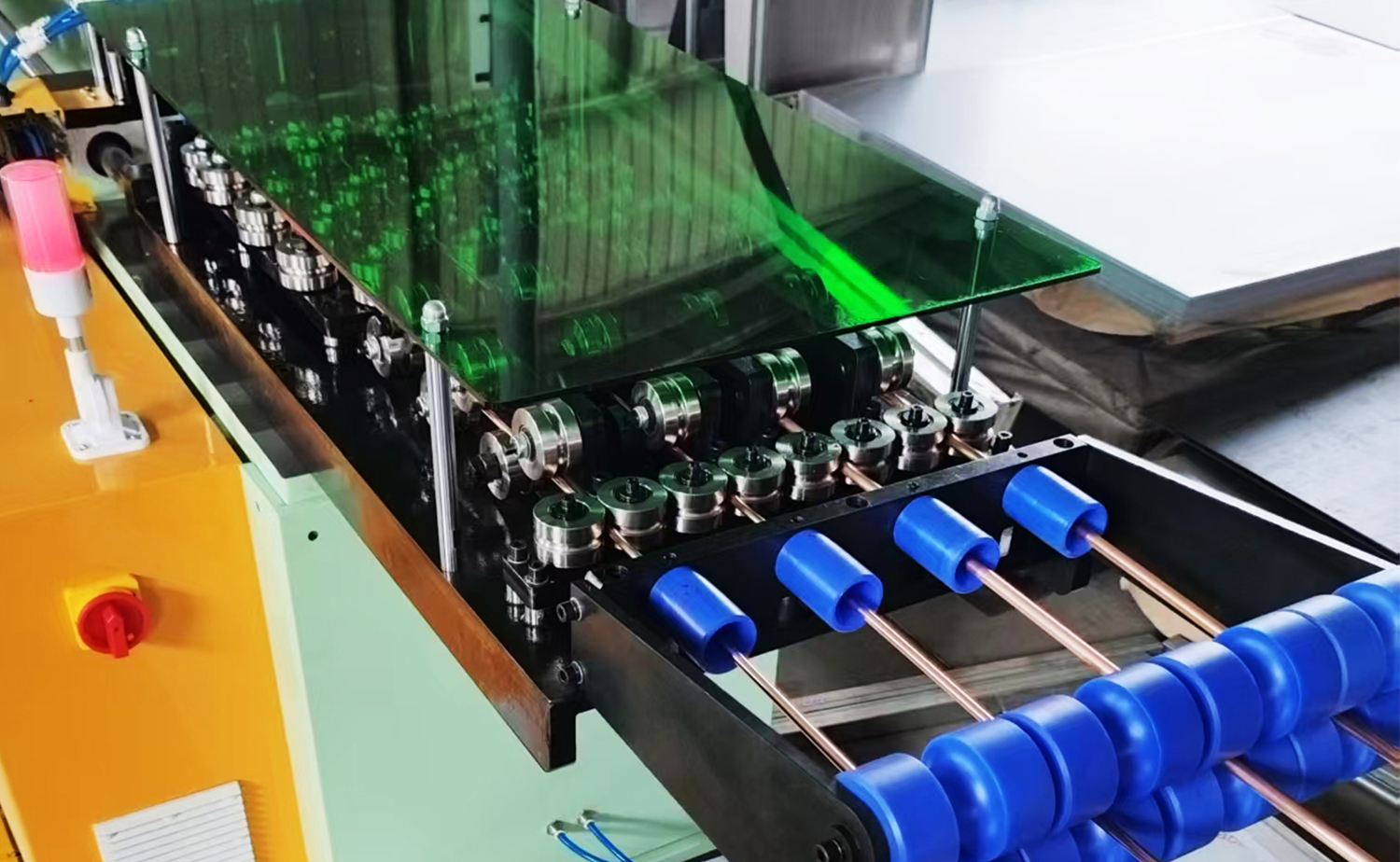

4. La roue de redressage en nylon, associée à une courroie en caoutchouc en forme de « U », guide doucement le tube, évitant ainsi tout dommage ou rayure à la surface pendant le fonctionnement.

Tableau des paramètres

Paramètre technique principal

Article Paramètre Remarque
Matériel Tapez Tube en cuivre TP2 (M/M2), aluminium souple 6063 ou produits standards équivalents
Cuivre OD et épaisseur Diamètre extérieur : ø16, ø18, ø22, ø28 ; Épaisseur de paroi : 1-2 mm
Dimensions et poids de la bobine Type déroulé (bobine en bois OD : 1070 mm, épaisseur : 300 mm) ; Trou intérieur : 136 mm
Capacité de traitement Nombre de coupes par cycle 1 pièce 1 1 1 1 mise en page
Longueur de coupe Min. : ≥60 mm ; Maximum : 10 000 mm
Coup d'alimentation unique 1000mm (alimentation par vis à billes du servomoteur)
Efficacité de production 6 coupes/min (L=1000mm, tube ø16 par exemple) varie en fonction du diamètre et de l'épaisseur
Précision du traitement Tolérance de rectitude ≤3‰ (quand L < 1000 mm)
Tolérance de longueur -L < 100 mm : ±0,2 mm-
-100–600 mm : ±0,5 mm
-600 à 1 800 mm : 0 à 1 mm
-1 800 à 4 200 mm : 0 à 3 mm
Planéité de l'extrémité de coupe ≤ ± 0,5 mm (L ≤ 1 000 mm)
État des surfaces Aucune rayure, traction ou bosse visible sur les tubes en cuivre/aluminium
Environnement Puissance 4 kW
Pression atmosphérique 0,5 à 0,7MPa
Dimensions - Unité principale : 3 500 (L) × 950 (L) × 1 400 (H) mm
- Rack de collecte : 2 000 (L) × 950 (L) × 800 (H) mm
Empreinte Total : 13 500 (L) × 1 250 (L) × 1 800 (H) mm (suggéré) support de bobine 3 m, support de bobine vers l'espace principal de la machine 5 m, longueur de la machine 3,5 m, support de collecte 2 m
Poids 2200KG

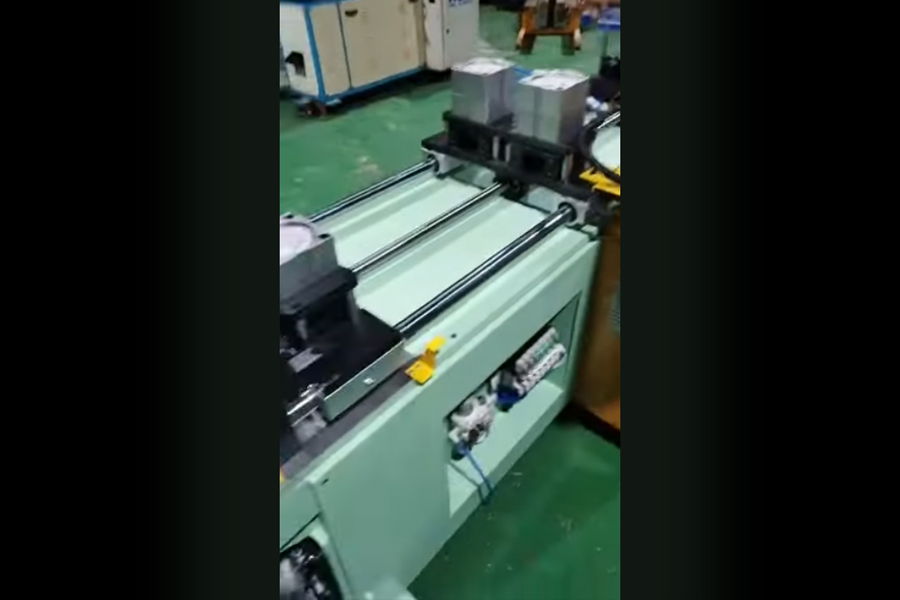

Vidéo
